Твердость по Бринеллю ГОСТ 9012-59

В Беларуси процедура измерения твердости по Бринеллю регулируется двумя нормативными актами: межгосударственным документом ГОСТ 9012-59 и национальным актом ISO 6506-1-2022, который соответствует международным стандартам. Расскажем, что представляет собой ГОСТ измерения твердости по Бринеллю, в чем заключается методика, и как проводятся испытания.

Особенности измерения твердости по Бринеллю

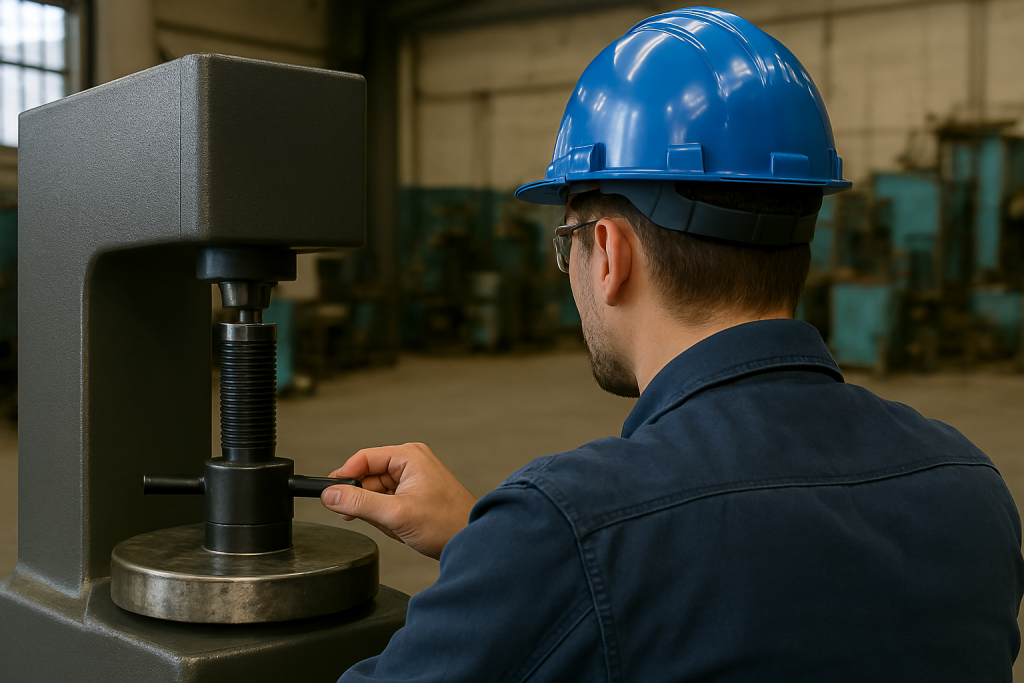

При такой процедуре закаленный металлический шарик нужного размера вдавливается в поверхность испытуемого материала. Нагрузка и время воздействия при этом строго нормируются.

После удаления шарика измеряется размер отпечатка. Для определения степени твердости используются таблицы, иногда расчеты проводятся по формулам. Подробнее можно прочитать о методе далее…

Что учитывается при измерении твердости по Бринеллю согласно ГОСТ и ISO

В документах указаны разные сочетание диаметра элемента, уровня нагрузки и продолжительности выдержки. Например, при размере шарика 1 мм уровень нагрузки в кгс может составлять 1, 10, 30, а время выдержки варьируется от 10 до 30 секунд.

Результаты исследований представлены обозначением HB для шарика из стали и HBW для элементов из твердых сплавов. Приведем пример: 180 НВ 10/3000/10. Первая цифра здесь – уровень твердости, который измерялся с помощью стального элемента с диаметром 10 мм при заданном уровне нагрузки 3000 кгс и времени воздействия в течение 10 секунд.

Измерение твердости по Бринеллю ГОСТ 9012-59

ГОСТ 9012-59 – главный в постсоветских странах. Он подходит для промышленной сферы, поверки устройств старых образцов.

ГОСТ измерения твердости по Бринеллю имеет следующие особенности:

• Актуальный статус без ограничения периода действия. Ограничения перестали действовать в 1993 году, в соответствии с протоколом, составленным межгосударственным советом в сфере стандартизации, сертификации и метрологии.
• Сфера применения. Документ описывает методику определения твердости металлов и металлических сплавов с параметрами максимум 650 единиц.
• Соответствие международным нормативам. ГОСТ измерения твердости по методу Бринелля соответствует ИСО 410-82 и ИСО 6506-81 – это акты международного уровня.

Измерение твердости по Бринеллю акт СТБ ISO 6506-1-2022

Помимо ГОСТ для измерения твердости по Бринеллю, в стране действует и национальный документ, полностью соответствующий международным нормативам. Она применяется при внедрении современных разработок, в ходе международного сотрудничества, при применении нового оборудования.

Информация о СТБ ISO 6506-1-2022 измерения твердости по Бринеллю:

• Документ начал действовать в стране в 2023 году.
• Стандарт соответствует международным нормам ISO 6506-1:2022. Он стал действовать вместо утратившего силу документа СТБ ИСО 6506-1-2007.
• Сфера применения. Акт определяет суть методики расчета твердости образцов из металла для стационарных и портативных устройств-твердомеров, лимит твердости – до 650 единиц.

Отличия измерения твердости по Бринеллю ГОСТ 9012-59 от ISO 6506-1-2022

В новом стандарте СТБ ISO 6506-1-2022 указаны актуальные международные критерии, при этом у него есть отличия от предыдущих норм:

• Шарик только из твердых сплавов. По международным нормам важно использовать элемент из карбида вольфрама, другие металлы не допускаются. Единицы твердости всегда выражаются в HBW. В предыдущем документе использование твердосплавных документов только допускалось, но не было обязательным.
• Современные термины и высокая точность. В документе приводится актуальная метрологическая база, в том числе способы расчета неопределенности измерительных результатов и повышенные требования к поверке и проведению калибровки устройств. Все это рассчитано на работу с новым оборудованием и международное сотрудничество.
• Продолжительность выдержки. По международным нормам могут устанавливаться более строгие требования к продолжительности выдержки, благодаря этому результаты будут более точными.

В РБ новый стандарт действует одновременно с ГОСТ 9012-59 для измерения твердости по Бринеллю. Так специалисты могут выбирать между национальными и международными документами, в зависимости от технических характеристик, особенностей образцов и заключенных контрактов.

Можно сделать вывод, что оба стандарта носят легитимный характер, их можно использовать для определения степени твердости по методике Бринелля на всей территории страны.
