Радиография труб

Радиография труб относится к категории высокоточных методов неразрушающего контроля. Применяется для проверки, определяющей, насколько качественно произведена сварка стыковых соединений трубопровода. ООО «Сфера технической экспертизы» проводит испытания оборудования, применяемого в разных сферах деятельности. Мы строго следуем техническим регламентам, установленным и ЕЭС и Таможенным союзом.

Для чего необходима радиография труб?

Метод радиографии труб, который применяет в работе наша организация, дает возможность выявлять неоднородности в металле. Как правило, на снимках они выглядят в виде линий или пятен светлых/темных оттенков.

Радиография труб и трубопроводов фиксирует:

•   Наличие повреждений, которые могут образовываться в результате нарушения сплошности. Это могут быть трещины, шлаковые вкрапления или возникновение газовых пор.
•   Дефекты, возникающие при формировании шва: наличие прожогов и подрезов, непроваренные части вдоль сечения, подрезы. Сюда же можно отнести излишки наплавленного металла.
•   Нарушение геометрической формы: выпуклый или вогнутый корень шва, наличие коррозии на внутренней стороне трубопровода.
•   Инородные тела, такие как, например, окисные соединения или вольфрам, который образуется от электродов.

В нашей испытательной лаборатории есть все необходимое оборудование, позволяющее с максимальной точностью выявить любые нарушения и дефекты не только с помощью радиографии труб, но и других испытаний. В работе наши лаборанты используют сертифицированные приборы и инструменты последнего поколения.

Виды радиографии труб

Согласно регламентам ГОСТ 7512-82 и ГОСТ ISO 17636 (ч.1 и 2), трубопроводная рентгенография классифицируется по нескольким основным параметрам. Это тип детектора, источник излучения и схема просвечивания.

По типу детектора с применением метода фиксации

Пленочная радиография труб – традиционная методика, при которой используется рентгеновская пленка промышленного назначения. Имеет достаточно высокое разрешение, позволяет длительный период хранить в архиве снимки.

DR/CR – цифровая радиография труб, которую подразделяют на компьютерную (CR) и прямую (DDA). Для проведения радиографического контроля методом CR специалисты используют фосфорные пластинки, которые необходимы для экспозиции. Далее их сканируют, чтобы сформировать цифровой файл. Прямая радиография проводится с помощью плоскопанельных детекторов, которые моментально передают изображение на монитор компьютера.

В зависимости от источника излучения

В этом случае проводится два вида исследования. Рентгенография труб, благодаря применению специальных рентгеновских аппаратов, дает возможность регулировать излучаемый поток энергии, учитывая толщину стенок трубы. Это в свою очередь позволяет получить четкий контрастный снимок. Гаммаграфия труб – второй вид, где используются радиоактивные изотопы Ir-192 и Se-75. Способ относится к автономным и применяется преимущественно для радиографии трубопровода в полевых условиях.

По схемам просвечивания

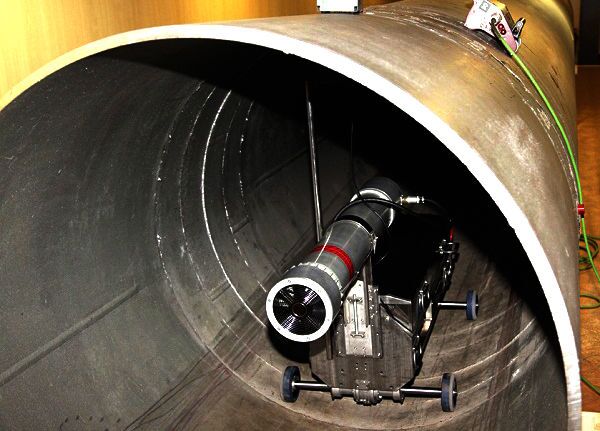

Согласно установленному ГОСТ 7512, схема просвечивания подбирается в зависимости от диаметра трубы. Также учитывается возможность и вариант доступа, который может проходить через одну или две стенки. Самый точный метод радиографии труб – через одну стенку, поскольку источник располагается внутри, а пленка находится на внешней стороне. Если конструкция устроена так, что схема просвечивания идет сквозь две стенки, то детектор и источник располагают снаружи. При этом есть два варианта размещения: на эллипс или на совмещение.

Классы контроля по ISO 17636-1:2022

Качество изображения определяется по двум классам. Класс A – это контрольное регулирование с применением основных способов с нормальной чувствительностью. Класс B – более усовершенствованный способ, который отличается повышенной чувствительностью, потому применяется для контроля сложных объектов с высокой ответственностью. В качестве примера можно привести трубопроводы высокого давления, предназначенные для транспортировки природного газа.

Радиография труб в Минске

Лаборатория «Сфера технической экспертизы» является крупнейшим комплексом, где можно сделать заказ на любой из видов контроля, перечисленных выше. Мы используем современные методы, позволяющие проводить тщательную диагностику технологических и магистральных трубопроводных систем. Мастера выезжают на объект в заранее оговоренный срок, оперативно и профессионально делают свою работу.

Радиография труб от нашей компании дает гарантию безопасность и позволяет сэкономить на ремонте. Кроме того, Минская лаборатория «Сфера технической экспертизы»:

•   Имеет юридическую значимость – официально подтвержденная аккредитация, выдача протокола о введении объекта в эксплуатацию.
•   Применяет современные технологии – цифровая радиография в сочетании с классической пленочной, что позволяет ускорить получение требуемых результатов.
•   Гарантирует оперативность и мобильность – специалисты работают по всей РБ вне зависимости от удаленности.
•   Проводит комплексную оценку, чтобы за один выезд можно было одновременно провести проверку как коррозийного состояния труб, так и определить химический состав металла.

Если вам необходимо провести радиографию труб, а также испытания иного оборудования и материалов, без которых невозможно ввести объект в эксплуатацию, наша компания готова помочь. К нам можно обратиться непосредственно в головной офис или позвонить по телефону: +375 (44) 720-16-02. Также вы можете оставить заявку на нашем сайте: stech.by, где присутствует подробная информация о нашей компании и предоставляемых нами услугах.
